ARDUNIO KURSU
29/04/2018 - 25/05/2018 arası kurs
Robot Arcımızın şasisini kurduk artık elimizde pile bağlandığında dümdüz giden bir araç var bu aracın bluetoothe kontrolüyle telefondan kumanda edilmesini bu hafta sağlayacağız bunun için yapmanız gerekenler:

1. Devre elemanlarını aşağıdaki gibi kurunuz:


2. Aşağıdaki kodu kopyalayıp ardunio yazılımına yapıştırıp ardunio kartınıza yükleyin.(Ancak yükleme yaparken bluetooth'un ardunioya bağlı olan rx ve tx kablolarını çekin yükleme tamamlandıktan sonra tekrar takın aksi takdirde rx, tx doluyken ardunio yükleme yapmaz.

int deger;
int sol1 = 4;
int sol2 = 5;
int A = 9;
int sag1 = 6;
int sag2 = 7;
int B = 3;
void setup() {
// put your setup code here, to run once:
pinMode(4, OUTPUT);
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
pinMode(7, OUTPUT);
pinMode(3, OUTPUT);
pinMode(9, OUTPUT);
Serial.begin(9600);
}

void loop() {

if (Serial.available() > 0) {

deger = Serial.read();

if (deger == 83) { //durdur
digitalWrite(sol1, LOW);
digitalWrite(sol2, LOW);
digitalWrite(sag1, LOW);
digitalWrite(sag2, LOW);

}
else if (deger == 70) { //ileri

digitalWrite(sol1, HIGH);
digitalWrite(sol2, LOW);
digitalWrite(sag1, HIGH);
digitalWrite(sag2, LOW);
analogWrite(A, 255);
analogWrite(B, 255);
Serial.println(deger);
}
else if (deger == 66) { //geri
digitalWrite(sol1, LOW);
digitalWrite(sol2, HIGH);
digitalWrite(sag1, LOW);
digitalWrite(sag2, HIGH);
analogWrite(A, 150);
analogWrite(B, 150);

}
else if (deger == 76) { //sag
digitalWrite(sol1, HIGH);
digitalWrite(sol2, LOW);
digitalWrite(sag1, LOW);
digitalWrite(sag2, LOW);
analogWrite(A, 0);
analogWrite(B, 150);

}
else if (deger == 82) { //sol
digitalWrite(sol1, LOW);
digitalWrite(sol2, LOW);
digitalWrite(sag1, HIGH);
digitalWrite(sag2, LOW);
analogWrite(A, 150);
analogWrite(B, 0);

}

}

}




Kodun nasıl çalıştığını derste anlatacağım.

3. Android yazılımlı bir telefon yada tablete(Iphonelarda olmuyor) Ardunio Bluetooth RC Car Connection yazılımını yükleyiniz.


Açıldığında yukarıdaki gibi bir programla karşılaşacaksınız. Connect to Car 'dan arabanıza bağlanın bağlandığınızda hızlı hızlı yanıp sönen ışığı 3-5 sn aralıklarla daha yavaş yanıp sönecek. Bluetooth da arabanızın ismi MAC adresi dediğimiz upuzun sayılardan oluşan bir isimle görünecek haftaya da araçlarımızın bluetooth ismini değiştirmeyi göreceğiz.
Şimdi ok tuşlarına bastığınızda sağa sola ileri geri gitmesi gerekiyor.
Haftaya da araçlarımıza engelden kaçma özelliği ekleyeceğiz ve görsel olarak daha güzel olmasını sağlayacağız.

DİKKAT EDİLMESİ GEREKEN NOKTALAR:
1. Kodları ardunio ide programına yapıştırıp yükle butonuna bastığımızda yükleyecektir ancak öncesinde mutlaka ardunio üzerinde TX ve RX'e taktığımız kabloları çıkarmış olmamız gerekiyor, yükleme bittikten sonra tekrar takabilirsiniz.
2. Motorlar güçlü olduğu için ancak Duracell marka piller çalıştırabilmektedir.2 adet Duracell pile ihtiyacınız vardır biri ardunio karta güç sağlayacak diğeri şemadaki gibi motor sürücüye güç sağlayacaktır.
3. Şemadaki gibi motor sürücünün 3'lü bölümünün ortasına aynı anda 2 kablo takılmaktadır.Bunun nedeni ardunio kart ile motor sürücüyü birbirine entegre etmektir.

Ardunio Anlatan Öğretmenler İçindir: LCD Dosyalarına ait kütüphaneye ulaşmak için tıklayınız..

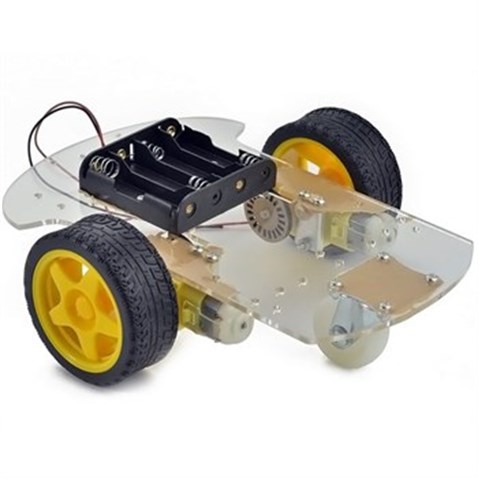

07-11 Mayıs Arası Ardunio Kursu İçin:Robot Araba Şasi Kurulumu



Ders 1: İlk dersimiz basit led yakma uygulaması

Ders 2: Artık ardunioda kod yazmaya başlayacağız bunun için bilgisayarınızda ardunio sürücüsünün ve Ardunio IDE yazılımının yüklü olması gerekiyor.

Bunun için aşağıdaki videoda bulunan yönergeleri izleyebilirsiniz.
https://www.youtube.com/watch?v=wYnLtmfrnPU&t=51s

Aşağıdaki bağlantıya tıklayarak sol tarafta bulunan Windows Installer yazısına tıklayıp da Ardunio yazılımını indirebilirsiniz.https://www.arduino.cc/en/Main/Software

Ders3: Yanıp sönen 3 led uygulaması. 3 adet led breadborda yerleştirildikten sonra aşağıdaki kodu Arduino programına yazıyoruz.

void setup() {
pinMode(2,OUTPUT);
pinMode(3,OUTPUT);
pinMode(4,OUTPUT);
}
void loop() {
digitalWrite(2,HIGH);
delay(40);
digitalWrite(2,LOW);
delay(40);
digitalWrite(3,HIGH);
delay(40);
digitalWrite(3,LOW);
delay(40);
digitalWrite(4,HIGH);
delay(50);
digitalWrite(4,LOW);
delay(50);
{
digitalWrite(2,LOW);
digitalWrite(3,LOW);
digitalWrite(4,LOW);
}
}

Ders 4: Karaşimşek devresi:

For döngüsü kullanarak 10 adet ledin sırayla yanıp sırayla sönmesini sağladık

void setup() {
for(i=1;i<11;i++){
pinMode(i,OUTPUT);
}}

void loop() {
for (int i = 2;i < 10; i++){
digitalWrite(i,HIGH);
delay(50);
digitalWrite(i,LOW);
delay(50);
}
for (int i = 10;i > 2; i--){

digitalWrite(i,HIGH);
delay(50);
digitalWrite(i,LOW);
delay(50);
}}

Daha sonrasında sırayla yanıp sırayla sönen ardından hepberaber yanıp hep beraber sönen daha hızlı yanıp sönen değişik şekillerde sıralı led uygulamaları da yaptık.

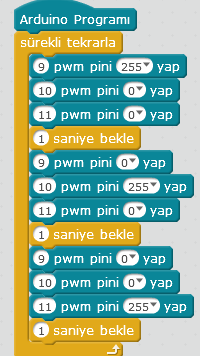

Ders 5: Artık Mblock programı ile yapılan RGB led uygulamasına geçtik.
Mblock programını bütün bilgisayarlarımıza yükledik ve kurulumdan sonra gereken ayarlamaları yaptık ardından RGB led uygulamamızı yazdık.

ARDUNIO İLE ROBOT PROGRAMLAMA

Bu sene Bilişim Teknolojileri ve yazılım dersimize ait destekleme ve yetiştirme kursumuzda ağırlıklı olarak ardunio programı ile robot programlama dersleri göreceğiz.

İçindekiler:

Arduino UNO (CH 340 Klon)+USB Kablo

Breadboard Büyük Boy

40 adet jumper (Erkek-dişi)

40 adet jumper (Erkek-erkek)

HC-SR04 Ultrasonic Sensor

2*16 LCD Ekran i2c Ekran

Potansiyometre (10k)(3 adet)

Buton (4 pinli) (5 adet)

RGB Led (2 adet)

Kırmızı LED 5 adet

Yeşil LED 5 adet

Sarı LED 5 adet

Buzzer

LM35 Sıcaklık Sensörü

HC-05 Bluetooth Modül

9v pil başlığı

LDR Sensör

7 Segment Display Ortak Katot

330ohm direnç 20 adet

1 k direnç 5 adet

10k direnç 5 adet

Nem Sensörü

Kutu

Şase Set

Robot Araç Kiti
